Прежде чем сделать генератор из асинхронного двигателя, следует разобраться с его статорными катушками, соединёнными между собой и включаемыми в питающую линию по определённой схеме.

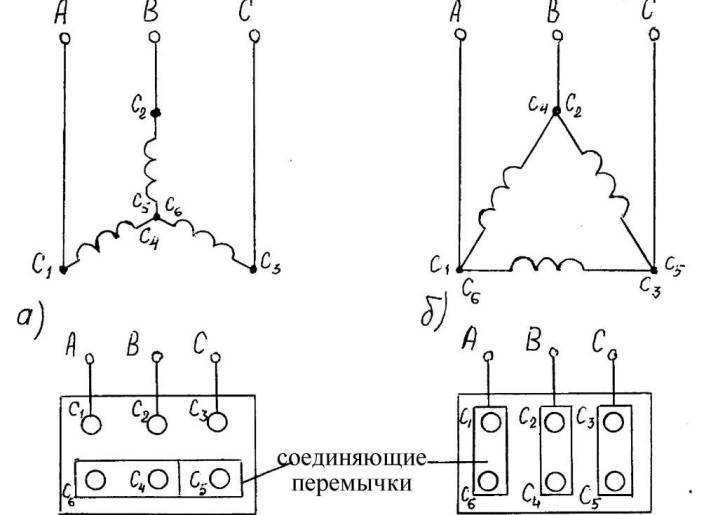

Дополнительная информация. Для классического подключения асинхронных механизмов используются два типа включения статорных обмоток: по так называемой схеме «звезда» или «в треугольник».

В первом случае все три линейных катушки (А, В и С) с одной стороны объединяются в общий нулевой провод, в то время как вторые их концы подключаются к трём фазным линиям. При включении «треугольником» конец одной катушки соединяется с началом второй, а её конец, в свою очередь, – с началом третьей обмотки и так далее вплоть до замыкания цепочки.

В результате такого подключения образуется правильная геометрическая фигура, вершины которой соответствуют трём фазным проводам, а нулевой провод вообще отсутствует.

Из соображений простоты монтажа и безопасности эксплуатации в бытовых схемах обычно выбирается подключение типа «звезда», обеспечивающее возможность организации местного (повторного) защитного заземления.

При доработке двигателя следует снять крышку распределительной коробки и получить доступ к клеммам, на которые в нормальных условиях поступает трёхфазное питающее напряжение. В генераторном режиме к этим контактам следует подсоединить питающую линию с подключёнными к ней бытовыми трёхфазными потребителями.

Для организации однофазного питания (розеточных линий и цепей освещения, в частности) их нужно будет подключить одним концом к выбранному фазному контакту А, В или С, а другим – к общему нулевому проводу. Порядок подсоединения проводов к асинхронному двигателю приводится на следующем рисунке.

Таким образом, генератор своими руками, собранный из трёхфазного двигателя, будет нагружен на все питающие цепи, а конечные потребители получат полагающиеся им нормативные мощности.

Способ 3

Можно сконструировать самодельный генератор, электростанцию на бензине.

Вместо генератора использовать 3-фазный асинхронный мотор на 1,5 кВт на 900 оборотов. Электродвигатель итальянский, подключаться может треугольником и звездой. Сначала я поставил мотор на основание с мотором постоянного тока, присоединил к муфте. Стал крутить двигатель на 1100 оборотов. Появилось напряжение 250 вольт на фазах. Подключил лампочку на 1000 ватт, напряжение сразу упало до 150 вольт. Наверное, это от фазного перекоса. На каждую фазу надо включать отдельную нагрузку. Три лампочки по 300 ватт не смогут снизить напряжение до 200 вольт, теоретически. Можно конденсатор поставить больше.

Обороты двигателя надо делать больше, при нагрузке не снижать, тогда питание сети будет постоянным.

Необходима значительная мощность, автогенератор такую мощность не даст. Если перемотать большой камазовский, то с него не выйдет 220 В, так как магнитопровод будет перенасыщен. Он был сконструирован на 24 вольта.

Сегодня собирался пробовать подсоединить нагрузку через 3-фазный блок питания (выпрямитель). В гаражах свет отключили, не получилось. В городе энергетиков систематически отключают свет, поэтому надо делать источник постоянного питания электричеством. Для электросварки есть навеска, подцепляется к трактору. Для подключения электрического инструмента нужен постоянный источник напряжения на 220 В. Была мысль сконструировать самодельный генератор своими руками, и инвертор к нему, но, на аккумуляторных батареях не долго можно проработать.

Недавно включили электричество. Подключал двигатель асинхронный из Италии. Поставил его с мотором бензопилы на раму, скрутил вместе валы, поставил муфту резиновую. Катушки соединил по схеме звезды, конденсаторы треугольником, по 15 мкФ. Когда запустил моторы, то на выходе питания не получилось. Присоединял конденсатор, заряженный к фазам, напряжение появилось. Свою мощность в 1,5 кВт двигатель выдал. При этом питающее напряжение снизилось до 240 вольт, на холостых оборотах было 255 вольт. Шлифмашинка от него нормально работала на 950 ватт.

Пробовал повысить обороты двигателя, но не получается возбуждение. После контакта конденсатора с фазой напряжение возникает сразу. Буду пробовать ставить другой двигатель.

Какие конструкции систем за границей производятся для электростанций? На 1-фазных понятно, что ротор владеет обмоткой, перекоса фаз нет, потому что одна фаза. В 3-фазных имеется система, которая дает регулировку мощности при подсоединении к ней моторов с наибольшей нагрузкой. Еще можно подсоединить инвертор для сварки.

В выходные хотел сделать самодельный генератор своими руками с подключением асинхронного двигателя. Удачной попыткой сделать самодельный генератор оказалось подключение старого двигателя с корпусом из чугуна на 1 кВт и на 950 оборотов. Мотор возбуждается нормально, с одной емкостью на 40 мкФ. А я установил три емкости и подключил их звездой. Этого хватило для запуска электродрели, болгарки. Хотел, чтобы получилась выдача напряжения на одной фазе. Для этого подключал три диода, полумост. Сгорели лампы люминесцентные для освещения, и подгорели пакетники в гараже. Буду наматывать трансформатор на три фазы.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните накарту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Организация приводной части

В бытовых условиях в качестве механического привода, как правило, используются типовые бензогенераторы, с которых момент вращения передаётся непосредственно на рабочий вал. Основная проблема при таком подключении – организация надёжного муфтового сцепления, полностью передающего крутящий момент на ось якоря генератора (в данной ситуации его функцию выполняет ротор двигателя).

При её обустройстве самый оптимальный вариант – это обратиться за помощью к профессиональным механикам, которые помогут организовать муфтовое соединение требуемого качества и надёжности.

Линейные выводы каждой из обмоток соединяются со съёмными контактными кольцами, посредством которых на механизм двигателя через графитовые щётки подавалось запускающее напряжение. Если оставить всё как было, получается очень непростая в изготовлении и обслуживании конструкция, использовать которую в составе будущего генератора не имеет смысла.

Для удобства переделки лучше всего воспользоваться схемой короткозамкнутой подвижной части, которая может быть получена путём закорачивания рабочих выводов каждой из катушек фазного ротора.

Изготовление генератора из двигателя

Фактически, любой асинхронный электродвигатель можно собственными руками переделать в устройство, функционирующее по типу генератора, который затем допускается использовать в быту. Для этой цели может подойти даже двигатель, взятый из стиральной машинки старого образца или любого иного бытового оборудования.

Чтобы данный процесс был благополучно реализован, рекомендуется придерживаться следующего алгоритма действий:

1. Снять слой сердечника двигателя, благодаря чему будет образовано углубление в его структуре. Осуществить это можно на токарном станке, рекомендуется снять 2 мм. по всему сердечнику и проделать дополнительные отверстия с глубиной около 5 мм.
2. Снять размеры с полученного ротора, после чего из жестяного материала изготовить шаблон в виде полосы, который будет соответствовать габаритам устройства.
3. Установить в образовавшемся свободном пространстве неодимовые магниты, которые необходимо заранее приобрести. На каждый полюс потребуется не менее 8 магнитных элементов.
4. Фиксацию магнитов можно осуществить при помощи универсального суперклея, но необходимо учитывать, что при приближении к поверхности ротора они будут менять свое положение, поэтому их необходимо крепко удерживать руками пока каждый элемент не приклеится. Дополнительно рекомендуется использовать во время этого процесса защитные очки, чтобы избежать попадания брызг клея в глаза.
5. Обернуть ротор обычной бумагой и скотчем, который потребуется для ее фиксации.
6. Торцовую часть ротора залепить пластилином, что обеспечит герметизацию устройства.
7. После совершенных действий необходимо произвести обработку свободных полостей, между магнитными элементами. Для этого оставшееся между магнитами свободное пространство необходимо залить эпоксидной смолой. Удобнее всего будет прорезать специальное отверстие в оболочке, преобразовать его в горлышко и залепить границы при помощи пластилина. Внутрь можно заливать смолу.
8. Дождаться полного застывания залитой смолы, после чего защитную бумажную оболочку можно устранить.
9. Ротор необходимо зафиксировать при помощи станка или тисков, чтобы можно было провести его обработку, которая заключается в шлифовании поверхности. Для этих целей можно использовать наждачную бумагу со средним параметром зернистости.
10. Определить состояние и предназначение проводов, выходящих из двигателя. Двое должны вести к рабочей обмотке, остальные можно обрезать, чтобы не запутаться в дальнейшем.
11. Иногда процесс вращения осуществляется довольно плохо, чаще всего причиной являются старые износившиеся и тугие подшипники, в таком случае их можно заменить новыми.
12. Выпрямитель для генератора можно собрать из специальных кремниевых диодов, которые предназначены именно для этих целей. Такж,е потребуется контроллер для зарядки, подходят фактически все современные модели.

После совершения всех названных действий, процесс можно считать завершенным, асинхронный двигатель был преобразован в генератор такого же типа.

Электрические схемы подключения

На практике используются все распространенные способы соединения обмоток статора асинхронного двигателя. Выбирая одну из них создают различные условия для работы оборудования и вырабатывают напряжение определённых значений.

Схемы звезды

Популярный вариант подключения конденсаторов

Схема подключения асинхронного двигателя с обмотками, соединенными звездой, для работы в качестве генератора трехфазной сети имеет стандартный вид.

Схема асинхронного генератора с подключением конденсаторов к двум обмоткам

Этот вариант довольно популярен. Он позволяет питать от двух обмоток три группы потребителей:

• две напряжением 220 вольт;
• одну — 380.

Рабочий и пусковой конденсаторы подключаются в схему отдельными выключателями. На основе этой же схемы можно создать самодельный генератор с подключением конденсаторов к одной обмотке асинхронного двигателя.

Схема треугольника

При сборке обмоток статора по схеме звезды генератор будет выдавать трехфазное напряжение 380 вольт. Если осуществить их переключение на треугольник, то — 220.

Приведенные выше на картинках три схемы являются базовыми, но не единственными. На их основе могут создаваться другие способы подключения.

Плюсы и минусы конструкции

Специалисты считают, что для обеспечения электричеством загородного дома достаточно маятника с осью длиною 6 м. В таком случае электромагниты будут толкать неодимовые магниты на маятнике с силой более 100 кг. Плюсы такого устройства в том, что оно не зависит от ветра или солнца. Кроме того, такой генератор не нуждается в дорогих аккумуляторах, как другие альтернативные генераторы энергии.

Однако при использовании не исключены проблемы:

1. В момент движения маятника в обратную сторону может смениться полярность магнитов. Решается с помощью включения в цепь тиристоров и диодов.
2. В момент зависания маятника в верхней точке может возникнуть эффект пульсации в сети. Решается так:

• устанавливается конденсатор, который краткосрочно собирает энергию, препятствуя скачкам;
• монтируется аккумулятор, который будет собирать энергию долгосрочно;

Генератор на неодимовых магнитах

конструируется ещё один генерирующий маятник, который будет работать асинхронно с первым (когда один – в верхней точке окружности, второй – в нижней).

Внимание! С ферритовыми магнитами этот проект реализовать не удастся из-за их технических характеристик

Конструкция асинхронного электродвигателя

Асинхронный электродвигатель включает в себя две основные детали: неподвижный статор и вращающегося внутри него ротор. Ротор вращается на подшипниках, закрепленных в съемных торцевых частях. Ротор и статор содержат электрические обмотки, витки которых уложены в пазы.

Статорная обмотка подключается к сети переменного тока, однофазной или трехфазной. Металлическая часть статора, куда она уложена, называется магнитопроводом. Он выполнен из отдельных тонких пластин с покрытием, изолирующих их друг от друга. Этим исключается появление вихревых токов, делающих работу электродвигателя невозможной из-за возникновения чрезмерных потерь на нагрев магнитопровода.

Выводы от обмоток всех трех фаз располагаются в специальном боксе на корпусе электродвигателя. Его называют барно, в нем выводы обмоток соединяются между собой. В зависимости от питающего напряжения и технических данных мотора выводы объединяются либо в звезду, либо в треугольник.

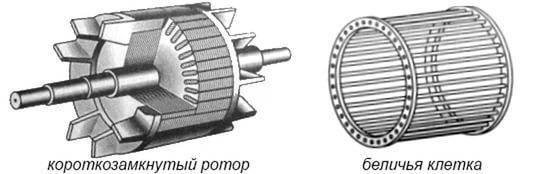

Обмотка ротора любого асинхронного электродвигателя похожа на «беличью клетку», так ее и называют. Она выполнена в виде ряда токопроводящих алюминиевых стержней, рассредоточенных по наружной поверхности ротора. Концы стержней замкнуты, поэтому такой ротор называют короткозамкнутым. Обмотка, как и статорная, расположена внутри магнитопровода, также набранного из изолированных металлических пластин.

Сборка и установка ветрогенератора

После завершения сборки ротора следует подготовить детали для неподвижной части конструкции – статора. Он состоит из катушек из медного провода. Его сечение должно быть большого диаметра, чтобы снизить сопротивление. Как правило, намотку таких катушек осуществляют на глаз. Чтобы зарядить батарею в 12В при 120-150 оборотах в минуту, нужно около полутора тысяч витков (суммарно для всех катушек). Наматывается провод на готовых частях будущей конструкции или самодельных макетах.

Статоры могут быть как круглые, так и прямоугольные. Всё зависит от параметров магнитов. Если форма прямоугольная, лучше, чтобы магнитное поле располагалось вдоль большей стороны. Толщина неподвижных элементов также должна соответствовать высоте магнитов. В таком случае вы получите наибольшую эффективность устройства.

Генератор собран – можно приступать к монтажу мачты и сборке винта. Для вышки главное, чтобы устройство на её вершине имело доступ к свободному потоку воздуха. Если она установлена среди застройки, высота должна минимум на 1 м превышать уровень близлежащих строений или деревьев. Для открытой площадки обычно достаточно 5 м. Также мачта должна соответствовать следующим критериям:

• прочность;
• удобство для монтажа и обслуживания генератора на высоте;
• устойчивость, в т.ч. – к вибрации.

Винты для генератора лучше всего изготавливать крыльчатой формы – для максимального аэродинамического эффекта. Материал – ПВХ трубы диаметром от 4 мм или металл. Лопасти крепятся к двигателю с помощи металлической головки с приваренными пластинками по числу винтов. Оптимальное количество лопастей – от 3 до 6.

Внимание! Винты крепятся на расстоянии не меньше 25 см от генератора. Это мера безопасности

При сильном порыве они могут сломаться о корпус устройства.

Не стоит отчаиваться, если генератор в собранном виде не показал того результата, на который вы рассчитывали. Проверьте расчёты, доработайте и усовершенствуйте модель.

Генератор на ниодимовых магнитах

Как сделать генератор из асинхронного электродвигателя?

Этот самодельный генератор исключает применение конденсаторных установок. Источник магнитного поля, которое наводит ЭДС и создаёт ток в обмотке статора, построен на постоянных ниодимовых магнитах. Для того чтобы это сделать своими руками необходимо последовательно выполнить следующие действия:

• Снять переднюю и заднюю крышки асинхронного электродвигателя.
• Извлечь ротор из статора.

Как выглядит ротор асинхронного двигателя

• Ротор протачивается, снимается верхний слой на 2 мм больше толщины магнитов. В бытовых условиях сделать расточку ротора своими руками не всегда представляется возможным, при отсутствии токарного оборудования и навыков. Нужно обратиться к специалистам в токарные мастерские.
• На листе обычной бумаги готовится шаблон для размещения круглых магнитов, Ø 10-20мм, толщиной до 10 мм, с силой притяжения 5-9 кг, на кв/см, размер зависит от величины ротора. Шаблон наклеивается на поверхность ротора, магниты размещаются полосами под углом 15 – 20 градусов относительно оси ротора, по 8 штук в полосе. На рисунке ниже видно, что на некоторых роторах отмечены тёмно-светлые полосы смещения линий магнитного поля относительно его оси.

Установка магнитов на ротор

• Ротор на магнитах рассчитывается так, чтобы получилось четыре группы полос, в группе по 5 полосок, расстояние между группами 2Ø магнита. Промежутки в группе 0.5-1Ø магнита, такое расположение снижает силу залипания ротора к статору, он должен проворачиваться усилиями двух пальцев;
• Ротор на магнитах, сделанный по рассчитанному шаблону, заливается эпоксидной смолой. После того как она немного подсохнет цилиндрическая часть ротора покрывается слоем стекловолокна и опять пропитывается эпоксидной смолой. Это исключит вылет магнитов при вращении ротора. Верхний слой на магнитах не должен превышать первоначального диаметра ротора, который был до проточки. В противном случае ротор не встанет на своё место или при вращении будет тереться об обмотку статора.
• После просушки, ротор можно поставить на место и закрыть крышки;
• Испытывать, электрогенератор необходимо – проворачивать ротор электродрелью, измеряя напряжение на выходе. Количество оборотов при достижении нужного напряжения измеряется тахометром.
• Зная необходимое количество оборотов генератора, ременная передача рассчитывается по методике описанной выше.

Интересный вариант применения, когда электрогенератор на основе асинхронного электродвигателя, используется в схеме электрический мотор-генератор с самоподпиткой. Когда часть мощности вырабатываемой генератором поступает на электродвигатель, который его раскручивает. Остальная энергия расходуется на полезную нагрузку. Осуществив принцип самоподпитки практически можно на долгое время обеспечить дом автономным электропитанием.

Преимущества и недостатки собственноручной сборки

К положительным сторонам самодельного изготовления электрогенератора своими руками можно отнести:

Повышение собственной самооценки, что крайне важно для мужчин. Удачно собранный агрегат может стать предметом не только альтернативного источника питания, но и гордости. Значительная экономия финансов

Способность создать такой аппарат, который бы отвечал всем заявленным требованиям

Значительная экономия финансов. Способность создать такой аппарат, который бы отвечал всем заявленным требованиям.

Помимо этого, процесс может усложняться и иметь массу негативных последствий:

Возможно, агрегат будет часто ломаться, что обусловлено невозможностью герметичного соединения всех отделов генератора. Неправильное подключение или расчет мощности приведет к неисправности генератора, а также снизит его продуктивность на порядок

Требуется определенный навык в работе, а также осторожность, поскольку все работы осуществляются с электричеством, с которым, как известно, шутки плохи

Интересный вариант. Электрогенератор из велосипеда

Работа двигателя в режиме генератора

Любой асинхронный электрогенератор используется в качестве некоего трансформатора, где механическая энергия от вращения вала двигателя, преобразуется в переменный ток. Такое становится возможным тогда, когда его скорость становится выше синхронной (порядка 1500 об/мин). Классическую схему переделки и подключения двигателя в режиме электрогенератора с выработкой трехфазного тока можно легко собрать своими руками:

Чтобы достичь такой стартовой частоты вращения, необходимо приложить довольно большой крутящий момент (например, за счет подключения двигателя внутреннего сгорания в бензогенераторе или крыльчатки в ветряке). Как только частота вращения достигает значения синхронной, начинает действовать конденсаторная батарея, создающая емкостный ток. За счет этого происходит самовозбуждение обмоток статора и выработка электрического тока (режим генерирования).

Необходимым условием устойчивой работы такого электрогенератора с промышленной частотой сети 50 Гц, является соответствие его частотных характеристик:

1. Скорость его вращения должна превышать асинхронную (частоту работы самого двигателя) на процент скольжения (от 2 до 10%),
2. Значение скорости вращения генератора должно соответствовать синхронной скорости.

Как самостоятельно собрать асинхронный генератор?

Обладая полученными знаниями, смекалкой и умением работать с информацией, можно своими руками собрать/переделать работоспособный генератор из двигателя. Для этого необходимо совершить точные действия следующей последовательности:

1. Вычисляется реальная (асинхронная) частота вращения двигателя, который планируется применить в качестве электрогенератора. Для определения оборотов на подключенном к сети агрегате можно использовать тахограф,
2. Определяется синхронная частота двигателя, которая одновременно будет асинхронной для генератора. Здесь учитывается величина скольжения (2-10%). Допустим, измерения показали скорость вращения на уровне 1450 об/мин. Требуемая частота работы электрогенератора будет составлять:

На этом можно и поставить точку, но если требуется напряжение однофазной сети 220В, то режим функционирования такого устройства потребует внедрения в приведенную ранее схему понижающего трансформатора.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Делаем генератор из асинхронного двигателя самостоятельно. – Магазин Электрик в Рогачеве, услуги электрика. Единственной необходимостью становится использование соответствующего оборудования, обладающего достаточной производительностью и мощностью. Спрашивайте, я на связи!

Асинхронный генератор своими руками

Оговоримся сразу: речь пойдёт не об изготовлении генератора с нуля, а о переделывании асинхронного двигателя в альтернатор. Некоторые умельцы используют готовый статор от мотора и экспериментируют с ротором. Идея состоит в том, чтобы с помощью неодимовых магнитов сделать полюса ротора. Примерно так может выглядеть заготовка с наклеенными магнитиками (см. рис. 6):

Вы наклеиваете магниты на специально выточенную заготовку, посаженную на валу электродвигателя, соблюдая их полярность и угол сдвига. Для этого потребуется не менее 128 магнитиков.

Проблема состоит в том, что в кустарных условиях очень сложно изготовить идеальный ротор. Но если у вас есть токарный станок и вы готовы потратить несколько недель на подгонку и доработки – можете поэкспериментировать.

Для переработки вам потребуется 3 конденсатора марки КБГ-МН, МБГО, МБГТ (можно брать другие марки, но не электролитические). Конденсаторы подбирайте на напряжение не менее 600 В (для трёхфазного двигателя). Реактивная мощность генератора Q связанная с емкостью конденсатора следующей зависимостью: Q = 0,314·U 2 ·C·10 -6 .

При увеличении нагрузки возрастает реактивная мощность, а значит, для поддержания стабильного напряжения U необходимо увеличивать ёмкость конденсаторов, добавляя новые ёмкости путём коммутации.

Видео: делаем асинхронный генератор из однофазного двигателя – Часть 1https://www.youtube.com/watch?v=ZQO5S9F72CQ

Для упрощения подбора конденсаторов воспользуйтесь таблицей:

На практике, обычно выбирают среднее значение, предполагая, что нагрузка не будет максимальной.

Подобрав параметры конденсаторов, подключите их к выводам обмоток статора так, как показано на схеме (рис. 7). Генератор готов.

Ветрогенератор своими руками. из автомобильного генератора
Мачта высотой примерно семь метров имеет вверху ветрогенератор. В процессе эксплуатации она будет подвергаться большим нагрузкам. В связи с этим, диаметр трубы должен быть большим, как минимум 50 мм по размеру снаружи.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Асинхронный генератор своими руками: устройство, принцип работы, схемы Закрепление мачты происходит с помощью тросовых растяжек в количестве 4 штук, которые растягиваются в противовес по отношению друг к другу. Спрашивайте, я на связи!

Схема подключения

Сегодня выпускают различные вариации асинхронного двигателя. Он может быть однофазным или иметь три фазы для подключения. В нем может быть предусмотрено несколько обмоток или выполнена модернизация конструкции ротора. Однако в любом случае схемы подключения устройства остаются неизменными.

Среди распространенных схем можно выделить следующие.

«Звезда». В этом случае необходимо взять концы обмоток статора и подключить их в одной точке. Способ подходит преимущественно для трехфазных генераторов, которые необходимо подсоединить к трехфазной линии по большему напряжению.

Каждый генератор подключается к системе посредством определенной схемы, которая определяет способ выработки электроэнергии. Любой из этих способов подразумевает рациональное размещение проводов обмоток неподвижного элемента между полюсами его сердечника, только при этом подключение этих проводов осуществляется по-разному.

BLDC мотор из автомобильного генератора

Вы можете написать сейчас и зарегистрироваться позже. Если у вас есть аккаунт, авторизуйтесь, чтобы опубликовать от имени своего аккаунта.
Примечание: Ваш пост будет проверен модератором, прежде чем станет видимым.

Последние посетители 0 пользователей онлайн

• Ни одного зарегистрированного пользователя не просматривает данную страницу

• Ответов 56
• Создана 1 г
• Последний ответ 1 апр

Топ авторов темы

BARS_ 5 постов

PEF 14 постов

Vslz 10 постов

Praktic 9 постов

Популярные посты

Praktic

Такой казус получился от того, что сначала нужно было изучить конструкции BLDC моторов, их статоров, роторов, зазоров между полюсами статора, зазоров между статором и ротором, параллельностью располо

Praktic

Я не большой специалист по BLDC и имел дело только с готовыми моторами. На первый взгляд видна разница в намотках статора. У BLDC она на каждом зубе . Ротор генератора имеет косые полюса, а у BLDC пар

откуда взялся ток возбуждения, если питание подается 40В, а ОВ рассчитана на 12 ? Зачем ослаблять поле (1,5А вместо 5), при и так 4-х кратном завышении напряжения питания ? Мотор будет ну очень высоко

Изображения в теме

Сообщения

Вот даташит на такой от фаирчилд там есть буква У, усиление от 40 до 80 https://pdf1.alldatasheet.com/datasheet-pdf/view/53353/FAIRCHILD/KSC2335.html

Функция старт-стоп совершенно бестолковая! Плата за тишину и расход топлива не соизмерим с расходами на акб, стартер и повышенный износ двигателя. Про заряд заряжать АКБ не отключая от автомобиля нельзя, это написано в любой инструкции на ЗУ и АКБ. По поводу десульфации этот процесс не обратим и никаким ЗУ его не остановить, емкость АКБ медленно но верно будет уменьшаться.

Скорее всего, да. Высоковольтные транзисторы имеют небольшие коэффициенты усиления — несколько десятков, но можно проверить, сколько он держит.

Генератор из асинхронного двигателя: принцип работы, особенности конструкции, список материалов и инструментов для переделки

Такая процедура требует определенных знаний об асинхронных двигателях и генераторах.

Прежде чем начать переделывать асинхронный двигатель в генератор такого же типа необходимо подробнее изучить устройство асинхронных генераторов и двигателей, их виды и принцип работы.

Содержимое обзора

Что такое асинхронный двигатель

Асинхронный двигатель (АД) – это электрическая машина, используемая для превращения электрической энергии в механическую. Свое название такой двигатель получил за счет то, что частоты вращения подвижной части двигателя и магнитного поля (МП) не совпадают.

• Основа АД, это статор и ротор. Статор представляет собой цилиндр из листов электротехнической стали.
• В его сердечнике уложены специальные обмотки, которые должны быть сдвинуты на 120 градусов друг от друга.
• Ротор – это вращающаяся часть электрической машины, приводящаяся в движение ведущим или приводным валом.

Выполняется ротор из листов стали. Он может быть двух видов, фазный или короткозамкнутый, а выполнен в виде барабана, диска или колеса

Принцип действия АД заключается в том, что при подаче напряжения от внешнего источника на неподвижные обмотки статора, во вращающейся части двигателя наводится ЭДС взаимоиндукции и индуцирует вихревые токи. Из-за вихревых токов генерируется собственная ЭДС, формирующая МП ротора.

Виды асинхронных двигателей

Асинхронные двигатели могут различаться по количеству используемых фаз.

Различают однофазные, двухфазные и трехфазные электродвигатели.

1. Электродвигатели, использующие одну фазу, имеют одну рабочую обмотку, используют однофазный ток. Такой двигатель может работать от стандартной сети и является самым распространенным в своей категории. Недостатком однофазного двигателя является потребность в дополнительной обмотке, которая обеспечивает дополнительное вращение для начала движения ротора.
2. Двухфазный асинхронный двигатель устроен немного сложнее чем однофазный, он имеет фазосдвигающий конденсатор и две обмотки, которые находятся друг напротив друга. Двухфазные аппараты работают на переменном токе.
3. Трехфазный АД имеет три рабочие обмотки сдвинутые относительно друг друга на 120 градусов. Стабильная работа в таком двигателе осуществляется за счет сдвинутого в пространстве МП. Главным плюсом такого двигателя является устойчивость к перегрузкам, но у трехфазных АД сложная система регулировки скорости вращения вала.

Так же асинхронные моторы могут отличаться типом установленного в них ротора. Более распространенными в промышленности являются АД с короткозамкнутым ротором (АД с КЗР), среди преимуществ такого двигателя можно выделить:

• Дешевизна;
• Прочность;
• Высокая производительность;
• Неприхотливость в обслуживании.

Асинхронные двигатели с ротором фазного типа отличаются меньшей популярностью, обусловлено это рядом недостатков:

• Потребность в регулярном обслуживании;
• Большой расход меди;
• Сложность конструкции.

Что такое асинхронный генератор

Асинхронный генератор (АГ) – это работающая в генераторном режиме асинхронная машина.

Конструкция асинхронного генератора очень схожа с асинхронным двигателем, но преобразование энергии происходит в обратном направлении. АГ преобразует механическую энергию (это может быть ветровая, гидравлическая или др.) в электрическую.

Принцип работы асинхронных генераторов заключается в том, что образованные в результате вращения ротора магнитные силовые линии пересекают обмотки статора. При присоединении нагрузки, образованная в катушках ЭДС приводит к появлению тока в цепи. Ниже представлены фото асинхронных генераторов:

Преимущества и недостатки асинхронных генераторов

Среди всех преимуществ асинхронного генератора стоит выделить:

• Простоту обслуживания;
• Низкую стоимость;
• Малую чувствительность к КЗ (короткому замыканию);

Несмотря на это асинхронные генераторы не пользуются большой популярностью, причиной этому являются ряд недостатков:

• Ненадежность работы при высокой нагрузке;
• Зависимость от параметров электрической сети;
• Зависимость от активно-индуктивного характера нагрузки.

Асинхронный генератор из асинхронного двигателя

При необходимости абсолютно любой АД можно своими руками переделать в АГ. Для того, чтобы собрать такой генератор, понадобится любой АД, который можно снять со старой стиральной машины или другой техники, неодимовые магниты и эпоксидная смола.

Инструкция как сделать асинхронный генератор:

1. Для начала необходимо сделать небольшие отверстия в структуре сердечника и снять тонкий слой в 2 миллиметра. Глубина отверстий 5 миллиметров.
2. Замерить ротор, и изготовить полосы из металла в соответствии с габаритами устройства.
3. Приобрести и установить неодимовые магниты. Для каждого полюса понадобится 8 магнитов.
4. Зафиксировать магниты. Стоит учесть, что когда вы поднесете магниты к ротору они начнут смещаться, поэтому их следует хорошо удерживать пока они окончательно не зафиксируются.
5. Взять бумагу или скотч и обернуть ротор.
6. Торцевую часть ротора требуется залепить пластилином или другим похожим материалом для герметизации устройства.
7. Заполнить свободное пространство между магнитами. Сделать это нужно с помощью эпоксидной смолы.
8. Когда смола полностью застынет снять ранее используемую бумагу или скотч.
9. Отшлифовать поверхность ротора.
10. Определить состояние устройства, при необходимости заменить подшипники.
11. Для генератора требуется собрать выпрямитель, и приобрести контроллер для зарядки.

Если вы выполнили все вышеперечисленные действия, то работу можно считать завершенной. Таким образом потратив немного времени и денег, вы получаете рабочий генератор.

Где применяются асинхронные генераторы

Разные виды асинхронных генераторов возможно применять в бытовых условиях при необходимости получения небольшого количества электрической энергии из механической.

Помимо этого, АГ находят применение в качестве основных элементов электроэнергетических установок.

Например, они могут использоваться для:

1. Питания АД, бытовых приборов, для освещения, и т. п. в районах, удаленных от линий электропередач.
2. Питания радиостанций низкой мощности.
3. Нагрева и расплавления материалов теплом.
4. Электросварки.
5. Получения постоянного напряжения в автономных электрических установках.

Таким образом, выходит, что, выполнив ряд несложных операций с АД, можно получить бюджетное генераторное устройство для автономной выработки электроэнергии.
